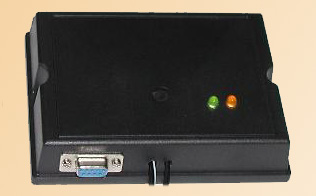

Toto zařízení umožňuje funkci
docházkových terminálů, čteček a dalších prvků nezávisle na chodu počítače
s docházkou, takže jej využijete v případě, kdy nechcete nechávat kvůli docházce
neustále zapnuté PC. Řídící jednotka dokáže obsluhovat až 250 zařízení a má paměť na
3000 událostí. Terminály a ostatní zařízení se místo do PC zapojí do řídící
jednotky pomocí rozvodné sítě BM-NET. Tato síť je v podstatě velice jednoduchý
třídrátový rozvod, na který se všechna zařízení zapojují paralelně.
Řídící jednotka je pak propojena s počítačem pomocí sériového portu nebo USB převodníku.
Paměť jednotky je možné rozšířit na dvojnásobek, ale většinou to není nutné.
Při normálním provozu ve firmě s 50 zaměstnanci paměť vystačí zhruba na měsíc.
Jakmile je zapnut připojený počítač, přenesou se události do docházky a paměť
se uvolní.

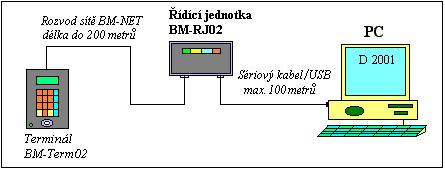

Nejpoužívanější způsob zapojení vidíte na následujícím obrázku:

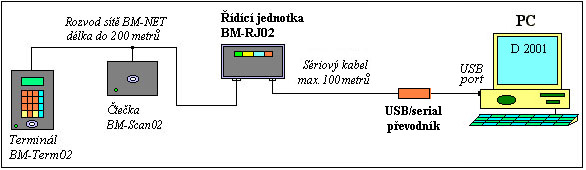

Obrázek níže ukazuje zapojení s terminálem a čtečkou, kdy je navíc řídící jednotka
zapojena do USB portu počítače. Tedy situace například u levnějšího notebooku,
který nemá sériový port, jen USB porty:

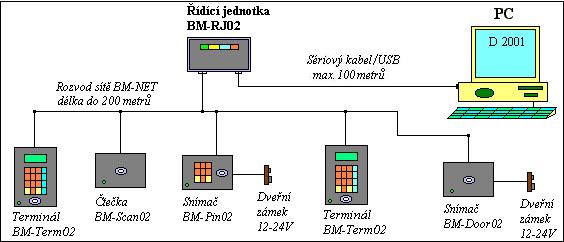

Dále je příklad složitějšího zapojení i s otevíráním dvou dveří dle oprávnění:
Všechna připojená zařízení jsou funkčně, vzhledově i cenově shodná s jejich variantami na sériový port, obsahují ale jiné komunikační rozhraní.
Řídící jednotka tedy zajišťuje funkčnost připojených zařízení nezávisle na chodu docházkového systému nainstalovaného na počítači. Není samozřejmě nutné, aby byla připojena přímo k počítači s nainstalovanou docházkou (docházkovému serveru), ale může být zapojena k libovolnému PC, které má po počítačové síti s TCP/IP protokolem k docházkovému serveru přístup. Nemáte-li počítačovou síť, je možné data mezi řídící jednotkou a docházkou přenášet pomocí notebooku nebo USB flash disku či diskety. Samozřejmě je také možné mít více samostatných rozvodů s více řídícími jednotkami, ale tato koncepce se uplatní jen ve velmi rozsáhlých organizacích a jejich pobočkách, které tak mohou mít společný docházkový server někde v centrále, na který jsou pobočky napojeny. Celá organizace pak má jednotný docházkový systém, kde je velkou výhodou okamžitý přehled o docházce všech zaměstnanců z libovolného místa. Podmínkou v tomto případě je samozřejmě síťové spojení s TCP/IP protokolem.

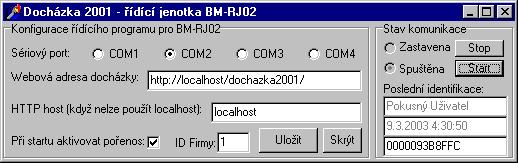

Přenos událostí z paměti řídící jednotky probíhá pomocí komunikačního programu
nainstalovaném na připojeném PC (viz obrázek níže). V programu se nastaví v podstatě
jen číslo sériového portu (nebo USB převodníku), ke kterému je jednotka připojena
a pokud samotný docházkový
systém běží na jiném počítači, pak ještě i jeho adresa. Jednotka pak události
posílá přes tento komunikační program do docházky a až jakmile od ní dostane potvrzení
o úspěšném uložení do databáze, teprve je ze své paměti smaže. Komunikační program
je k dispozici pro Windows i pro Linux (také v konzolové verzi).
Zapojení zařízení lze realizovat také v mnohem složitějších konfiguracích, kdy potřebujete zapojit systém například v několika patrech, či více budovách, nebo třeba i pobočkách v jiných městech. Nějaké základní ukázky schémat zapojení již realizovaných projektů naleznete níže:
Zapojení systému pro úřad se 3 detašovanými pracovišti v různých častech města a
dále 4 pracovišti v jiných městech:

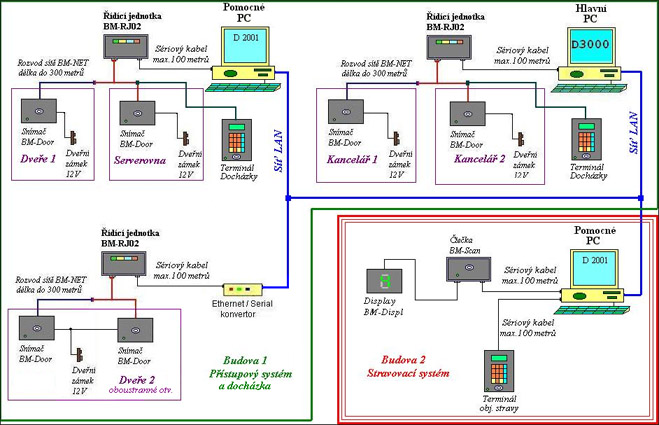

Zapojení docházkového, přístupového a stravovacího systému v rozlehlém areálu
výrobního podniku:
